Branchement contacteur jour et nuit : guide terrain clair

Dans une maison, les phrases du style « ça chauffe quand ça veut » ou « l’eau chaude arrive tard » finissent souvent par faire parler le tableau électrique. Un léger bourdonnement, une lampe témoin qui clignote, ou une différence nette entre heures pleines et heures creuses… et vous tombez presque toujours sur le branchement contacteur jour et nuit.

Ce guide est pensé pour le terrain : comprendre le câblage, vérifier les hypothèses avant d’ouvrir, puis faire un branchement propre et conforme. (Et sur le littoral, l’humidité ne prévient pas. Donc on sécurise d’abord l’électrique, ensuite seulement on optimise.)

Étape 1 : Confirmer ce que vous commandez vraiment

Quand l’eau chaude met du temps à arriver, la première « trace » n’est pas électrique : c’est le ressenti. En hiver, vous sentez l’eau plus tiède en heures pleines, puis plus chaude en heures creuses. En été, le problème peut disparaître… puis revenir quand la demande repart.

Qu’est-ce que ça change sur le choix de l’isolation ? Pas grand-chose. En revanche, sur le chauffage de l’ECS, tout dépend de la commande. Et si le ballon est neuf mais que le câblage est ancien, vous pouvez avoir un contacteur « en attente » ou une commande mal affectée. (Ça arrive plus souvent qu’on ne le croit.)

Cause probable (terrain) : confusion entre circuits (chauffe-eau / prise / ventilation / autre). Solution envisagée : repérage strict avant démontage.

• Coupez le chauffage de l’ECS via le panneau de commande du ballon (si présent) et observez : est-ce que la chauffe s’arrête réellement ?
• Vérifiez sur l’étiquette du tableau ou sur la porte : quel départ est associé au contacteur ?
• Notez les heures creuses/pleines : le comportement colle-t-il au tarif (et pas à un thermostat local) ?

Étape 2 : Relever les indices dans le tableau

Une odeur de « chauffé » près du tableau, une trace sombre sur un bornier, ou un disjoncteur qui saute sans prévenir : ce sont des signaux. L’électricité, comme l’humidité dans une longère, finit par laisser des traces. Si vous voyez de la corrosion, surtout en zone littorale (condensation + sel), le contacteur peut fonctionner « par intermittence ».

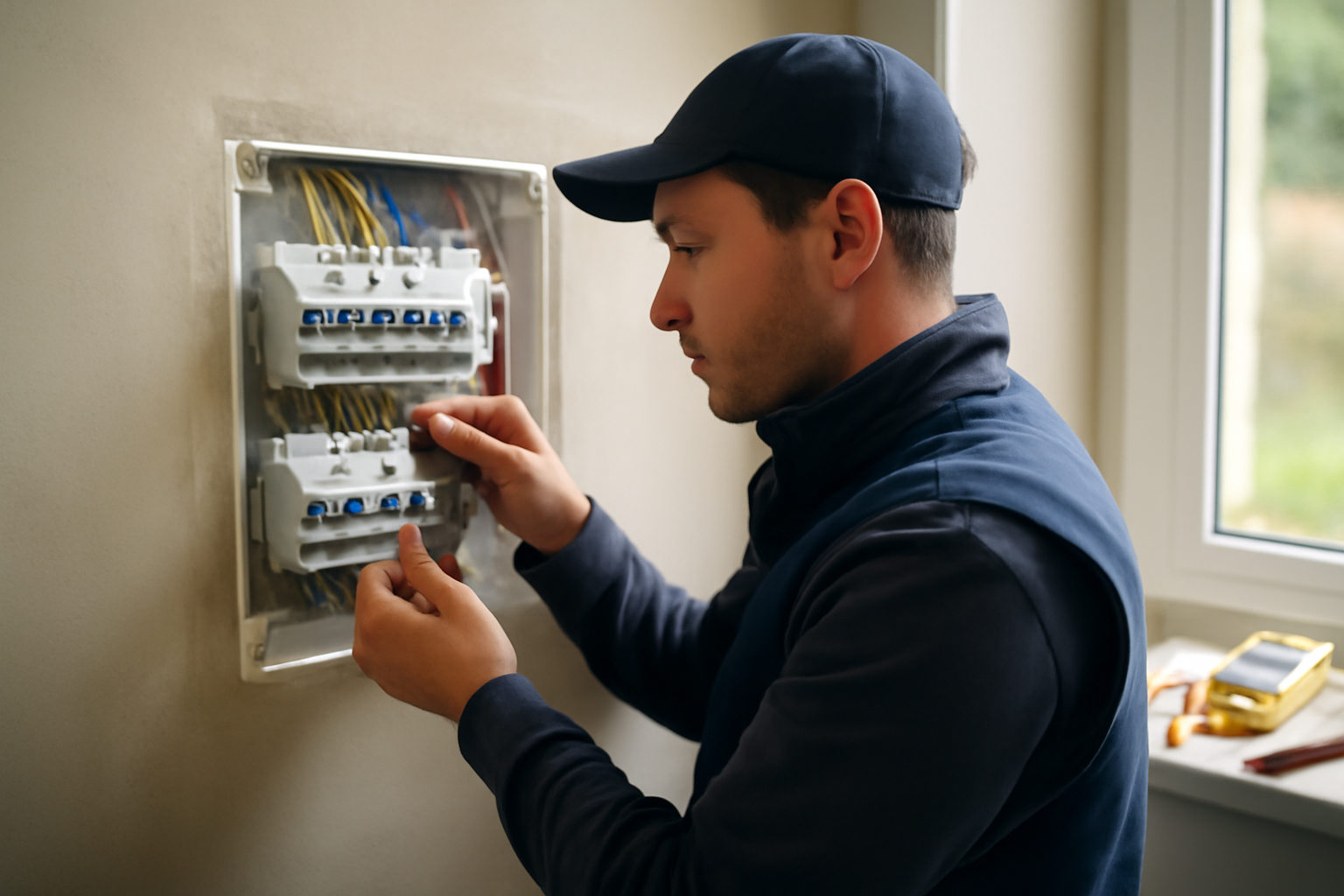

Ouvrez le tableau en gardant un œil sur trois éléments : l’alimentation générale (arrivée), la commande (bobine du contacteur), et les contacts (sortie vers le ballon). Le branchement contacteur jour et nuit n’est pas un « câble unique » : c’est une logique de commande séparée de la puissance.

Cause probable : bornes mal serrées, fil oxydé, mauvais repérage lors d’une rénovation. Solution envisagée : repérage + inspection visuelle + contrôle de continuité/absence de tension avant toute action.

• Faites des photos nettes avant de toucher (vue d’ensemble + gros plan sur le contacteur et les borniers).
• Repérez chaque conducteur avec une étiquette temporaire (numéro de borne / couleur / repère existant).
• Contrôlez visuellement : traces noires, jeu dans les fils, isolant craquelé, humidité dans le coffret.

Étape 3 : Vérifier protections, alimentation et commande

En hiver, si vous constatez que l’eau chaude ne chauffe « jamais » ou seulement par à-coups, le contacteur peut être sain. Souvent, ce sont les protections ou la commande qui posent problème. Un disjoncteur dédié ECS déclenché, un défaut de liaison neutre, ou une commande absente (heures creuses non arrivées) changent tout.

Avant de brancher quoi que ce soit, vérifiez la chaîne complète : alimentation du contacteur (souvent via une phase/commande), bobine du contacteur (circuit de commande), puis sortie (contacts) vers le départ ECS. Le point clé : vous ne remplacez pas un contacteur sans comprendre pourquoi il ne colle pas au tarif. Sur le trait de côte, l’humidité n’attend pas : une oxydation peut vous faire croire à un « contacteur HS ».

Cause probable : absence de commande heures creuses, ou mauvais type de contacteur (bobine/tenue tension), ou protection manquante/incorrecte. Solution envisagée : tests de présence de tension de commande et vérification du départ ECS.

Repères de conformité (à garder en tête) : un câblage doit respecter le schéma du fabricant et les règles de sécurité. Pour cadrer vos vérifications, vous pouvez consulter :

• les textes et références réglementaires en vigueur
• Service-Public : repères sur les travaux électriques et démarches
• rappels sur tableau électrique et composants

• Mesurez (testeur/VAT) l’absence de tension avant dépose, puis vérifiez la présence de commande uniquement hors risque (contexte professionnel si besoin).
• Contrôlez que le départ ECS est protégé (disjoncteur dédié) et que le ballon est bien alimenté via ce départ.
• Comparez la tension de bobine indiquée sur le contacteur à celle disponible dans votre installation (ne devinez pas).

Étape 4 : Réaliser le branchement contacteur jour et nuit (schéma logique)

À ce stade, vous avez une sensation claire : soit « ça ne chauffe pas », soit « ça chauffe mal », soit « ça chauffe au mauvais moment ». Et du coup, une question revient : qu’est-ce que ça change sur le choix de l’isolation ? Rien. Ici, c’est la commande qui pilote le ballon. Au chantier, on juge à la cohérence des couches… et on juge aussi la cohérence des circuits : commande séparée de puissance.

Le branchement contacteur jour et nuit se fait généralement avec :

• Une bobine (circuit de commande) : elle reçoit une tension quand vous êtes en heures creuses.
• Des contacts (circuit de puissance) : ils commutent l’alimentation du chauffe-eau quand la bobine est alimentée.

Comme les bornes varient selon les marques et modèles, suivez la notice du contacteur et le schéma présent sur l’appareil. L’objectif du tutoriel : éviter la mauvaise surprise. Une connexion « qui marche » peut quand même laisser une installation dangereuse ou inefficace. (Et ça, on ne le veut pas.)

Schéma logique (à adapter à vos bornes)

1. Alimentation générale : arrive sur le disjoncteur/ligne dédiée ECS.
2. Entrée puissance du contacteur : alimente le contact (selon repérage L en entrée).
3. Sortie puissance vers le ballon : part du contacteur vers l’entrée du ballon (souvent via le disjoncteur ECS).
4. Bobine : reçoit la commande heures creuses (selon votre installation, parfois via un signal du compteur/gestionnaire).

Piège classique : inverser commande et puissance (bornes confondues). Ça peut « fonctionner » à l’œil… mais vous perdez la sécurité, et certains défauts ne se voient qu’à l’usage (échauffement, contacts qui collent, déclenchements).

Procédure pratique (sans deviner les bornes)

1. Consignez : coupez l’alimentation, vérifiez l’absence de tension sur les conducteurs concernés.
2. Déposez proprement : retirez les conducteurs un par un, uniquement après repérage photo/étiquette.
3. Raccordez selon la notice : entrée bobine, sortie bobine (si applicable), entrée puissance, sortie puissance.
4. Serrez au couple recommandé (si indiqué) et contrôlez la qualité de contact (pas de brin « qui dépasse »).
5. Vérifiez la continuité du départ ECS (hors tension) pour éviter un départ « mort » au ballon.

Astuce de chantier : si vous devez ajouter un repérage, utilisez des étiquettes durables. Un tableau mal repéré, c’est comme une paroi sans ventilation : ça marche jusqu’au premier hiver, puis ça se complique.

• Demandez/ouvrez la notice du contacteur et photographiez le schéma des bornes.
• Avant de remettre sous tension, contrôlez visuellement : chaque fil sur la bonne borne, pas d’inversion, pas de brins libres.
• Si vous êtes en doute sur le type de commande (tension bobine), faites valider par un électricien avant d’alimenter.

Étape 5 : Contrôler, tester, puis refermer

Après le câblage, la maison vous parle encore : un bruit anormal au contacteur, un échauffement local, ou une odeur de « plastique chaud » sont des signaux. Si vous sentez une odeur, vous stoppez. Pas de « ça va passer ». En électricité comme en humidité, on traite la cause probable avant de multiplier les essais.

Testez en deux temps : d’abord la commande, ensuite la commutation vers le ballon. Si vous avez un témoin sur le contacteur, il vous guide. Sinon, observez le comportement du chauffe-eau (démarrage résistance) pendant une période correspondant aux heures creuses. Spoiler : quand c’est bien câblé, ça se voit vite.

Cause probable en cas d’échec : bobine non alimentée (commande), contact puissance non commuté (mauvais raccordement entrée/sortie puissance), neutre/phase mal affectés, ou disjoncteur ECS en défaut. Solution envisagée : diagnostic par étapes, pas de « rebranche au hasard ».

Plan de contrôle

• Contrôle à la remise sous tension : aucun bruit de claquement continu, aucun échauffement anormal au toucher (précaution), témoin cohérent si présent.
• Test commande : en heures creuses, la bobine doit être alimentée (selon votre configuration). En heures pleines, elle doit retomber.
• Test puissance : au bon moment, la sortie vers le ballon doit alimenter la résistance (ou le circuit de chauffe).
• Test de continuité « à froid » : si le ballon ne chauffe pas, recontrôlez le départ ECS et la qualité des serrages.

Et si vous êtes en maison ancienne ou en rénovation lourde ? Dans les maisons de bourg, les ponts thermiques se cachent partout… et côté électrique, les « ponts » se cachent aussi : fils passés derrière des gaines, reprises anciennes, neutres partagés. C’est pour ça qu’on documente et qu’on teste.

• Attendez quelques minutes et contrôlez l’absence de chauffe au niveau des borniers (avec prudence).
• Surveillez le comportement sur un cycle complet (au moins une bascule heures pleines/creuses).
• Refermez le tableau avec le repérage remis à jour (photos + étiquettes).

Résultat et prochaines étapes

Si le ballon chauffe uniquement quand il doit, vous avez le bon résultat. Si la commutation est aléatoire, alors le problème n’est pas « magique » : il est presque toujours dans la commande, un défaut de serrage, ou une protection qui travaille en silence.

Avant de signer un devis pour une rénovation (électricité + ECS), sécurisez la logique : vous évitez les devis incomparables. Les aides se jouent souvent sur les bonnes étapes, mais sur le terrain l’ordre compte : diagnostic → conception → chiffrage → exécution → réception.

Mini-check-list chantier (à garder)

• Demander un schéma de principe du branchement retenu (et pas seulement une photo du tableau).
• Exiger le détail des protections (disjoncteur ECS, éventuels différentiels, état des borniers).
• Vérifier la compatibilité du contacteur (tension bobine, type de commande) avec votre installation.
• Contrôler la qualité d’exécution : serrage, repérage, absence d’oxydation/condensation au coffret.

Et pour rester cohérent avec votre maison : si vous lancez aussi une isolation ou une rénovation de ventilation, gardez une idée en tête. Une modification de l’enveloppe peut changer les températures et l’humidité intérieure, donc la tenue des composants. Le branchement contacteur jour et nuit doit rester fiable dans la durée.
